Линия производства гофрированных труб ZC-300H

(Внутренний диаметр 50 – Внешний диаметр 350 мм)

ZC-300H — это комплексная линия по производству гофрированных труб, в которой используется метод водяного охлаждения под давлением для формовочных блоков, что помогает увеличить скорость производства при одновременном снижении энергопотребления. Эта линия экструзии гофрированных труб идеально подходит для производителей, которые производят защитные трубы для кабелей, защитные трубы для систем отопления, дренажные трубы и трубы для ливневых вод.

Линия производства гофрированных труб ZC-300H

Мин. внутренний диаметр трубы 50мм
Макс. диаметр трубы 350мм
Общая мощность установки 375квт
Нормальная рабочая мощность 230квт
Макс. скорость производства 10.3м/мин
Макс. производительность 720кг/ч
Габаритные размеры (Д×Ш×В) 33м×5.2м×3.3м

Отправить запрос

Общие сведения

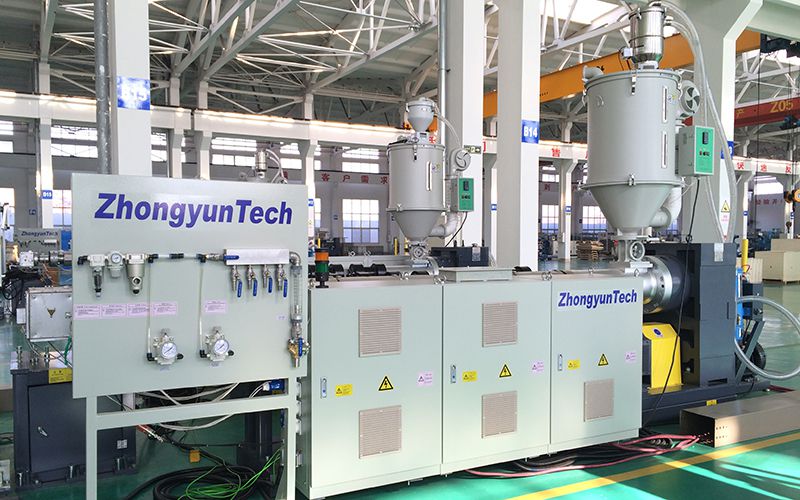

Одношнековый экструдер

Экструдер оснащён автозагрузчиком с системой оповещения о нехватке материала;
Загрузочный бункер экструдера совмещает функции хранения и сушки материала, а также оснащён умным дисплеем для контроля температуры;
Шнек и цилиндр экструдера подвержены закалке для увеличения их износоустойчивости и срока службы;
Широкий цилиндр шнека, а также специальная смешивающая секция позволяют улучшить производительность экструдера;
ПИД-регулятор и программируемые контроллеры, установленные на экструдере, обеспечивают высокую точность контроля температуры, с погрешностью в ±1℃;
Экструдер, как и вся линия для производства гофрированных труб, полностью автоматизированы;

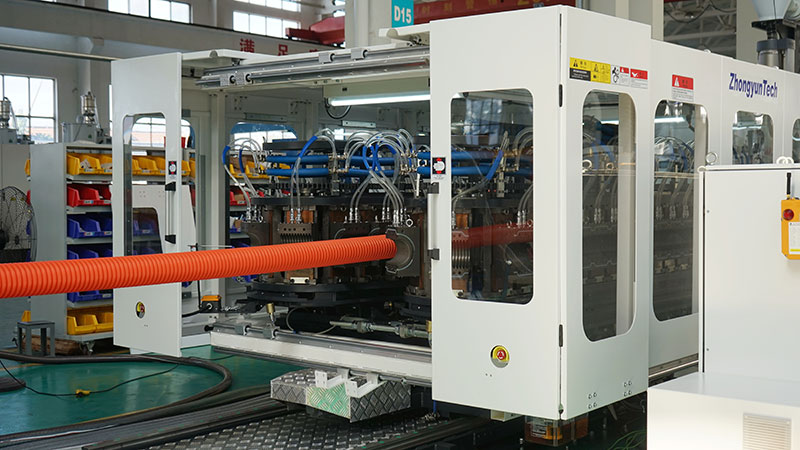

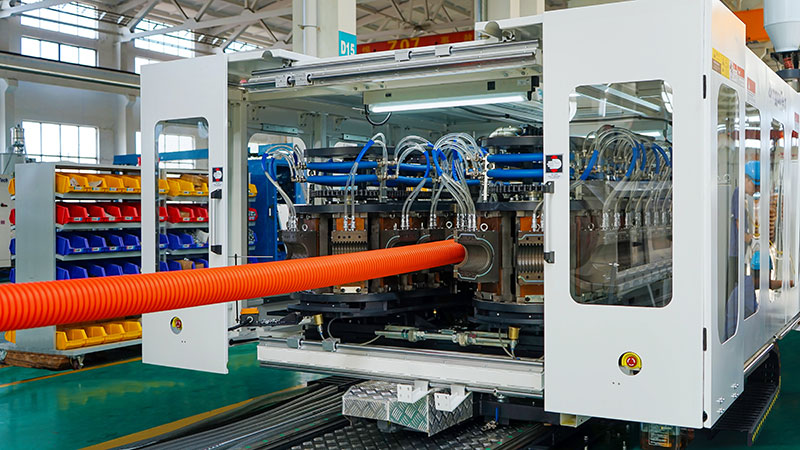

Гофратор для труб ZC-300H

Гофратор для труб ZC-300H использует технологию водяного охлаждения формующих блоков, которая значительно увеличивает скорость производства труб (макс. скорость 10.3 м/мин)
Вакуумные формующие блоки обеспечивают идеальную форму труб;
Для достижения наилучшего качества продукции, гофратор для труб ZC-300H оснащён системой контроля температуры формующих блоков;
Благодаря простой конструкции гофратора, замена формующих блоков не требует много времени;
Система управления ZC-300H синхронизирована с системой управления остальными частями линии для производства гофрированных труб;
Формующие блоки для гофратора данной модели совместимы с гофраторами ZC-600H и ZC-1000H;

Охлаждающая ванна (модель 300)

Выходное отверстие ванны оснащено тянущим механизмом для подачи труб в устройство для резки на приемлемой скорости;
Система обдува, установленная внутри ванны, убирает остатки воды с поверхности труб перед подачей в устройство для резки;

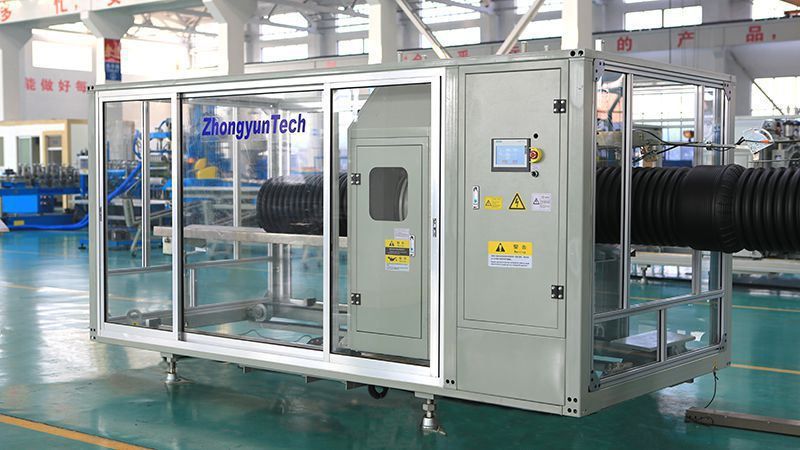

Aвтоматическое устройство для резки труб (модель 300)

Резка труб осуществляется без стружки, а гидравлические лезвия гарантируют точную и быструю резку;
Специальный механизм позволяет лезвиям оставаться в одном положении при резке труб, предотвращая появление неровностей на поверхности труб

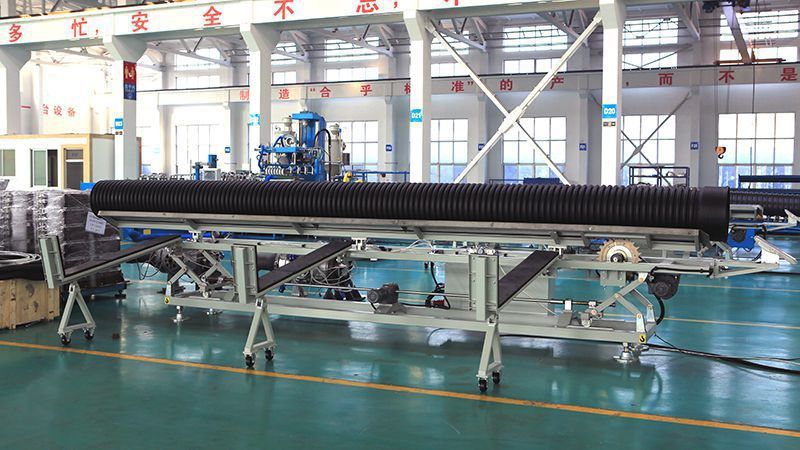

Автоматическое разгрузочное устройство (модель 300)

Для максимальной простоты использования, устройство оснащено электронным регулятором высоты;
Встроенные весы позволяют не тратить лишнее время на взвешивание продукции;
