Линия для производства гофрированных труб ZC-600H
- Мин. внешний диаметр трубы
- 100мм
- Mакс. внешний диаметр трубы
- 630мм
- Общая установленная мощность
- 512квт
- Рабочая мощность
- 190-230квт
- Mакс. скорость производства
- 5.4м/мин
- Mакс. производительность
- 1150кг/ч
- Габариты (Д×Ш×В)
- 35м×5.5м×3.8м
Tехнические характеристики модели
Комплектующие части линии для производства гофрированных труб
Схема линии
Линии для производства гофрированных труб от ZhongyunTech состоят из экструдера, гофратора, охлаждающей ванны, резака и разгрузочного устройства (приёмного стола).
- Одношнековый экструдер SJPE-90/33B
- 1 экз.
- Одношнековый экструдер SJPE-120/33B
- 1 экз.
- Гофратор для труб ZC-600H
- 1 экз.
- Охлаждающая ванна (модель 600)
- 1 экз.
- Aвтоматическое устройство для резки труб (модель 600)
- 1 экз.
- Автоматическое разгрузочное устройство (модель 600)
- 1 экз.
Общие сведения

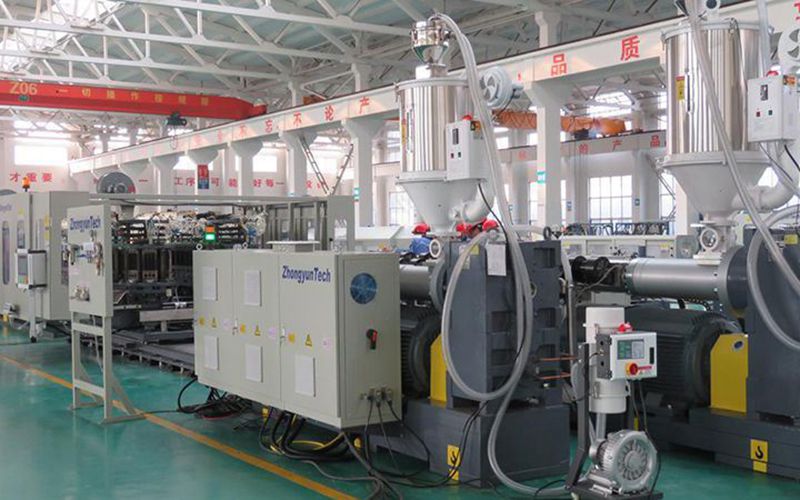

Одношнековый экструдер
- Экструдер оснащён автозагрузчиком с системой оповещения о нехватке материала;
- Загрузочный бункер экструдера совмещает функции хранения и сушки материала, а также оснащён умным дисплеем для контроля температуры;
- Шнек и цилиндр экструдера подвержены закалке для увеличения их износоустойчивости и срока службы;
- Широкий цилиндр шнека, а также специальная смешивающая секция позволяют улучшить производительность экструдера;
- ПИД-регулятор и программируемые контроллеры, установленные на экструдере, обеспечивают высокую точность контроля температуры, с погрешностью в ±1℃;
- Экструдер, как и вся линия для производства гофрированных труб, полностью автоматизированы;

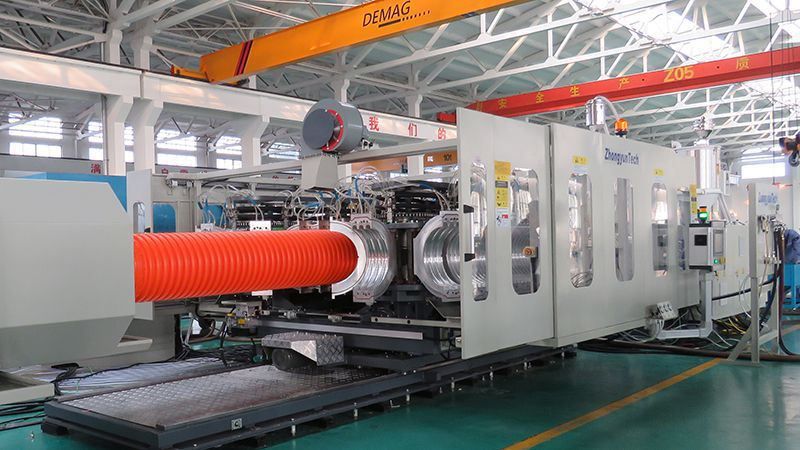

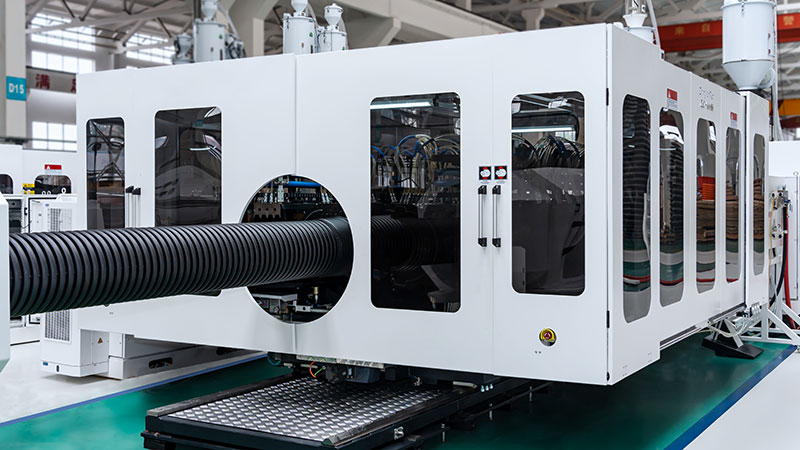

Гофратор для труб ZC-600H
- Гофратор для труб ZC-600H использует технологию водяного охлаждения формующих блоков, которая значительно увеличивает скорость производства труб (макс. скорость 5.4 м/мин)
- Вакуумные формующие блоки обеспечивают идеальную форму труб;
- Для достижения наилучшего качества продукции, гофратор для труб ZC-600H оснащён системой контроля температуры формующих блоков;
- Благодаря простой конструкции гофратора, замена формующих блоков не требует много времени;
- Система управления ZC-600H синхронизирована с системой управления остальными частями линии для производства гофрированных труб;
- Формующие блоки для гофратора данной модели совместимы с гофраторами ZC-300H и ZC-1000H и ZC-1200H;

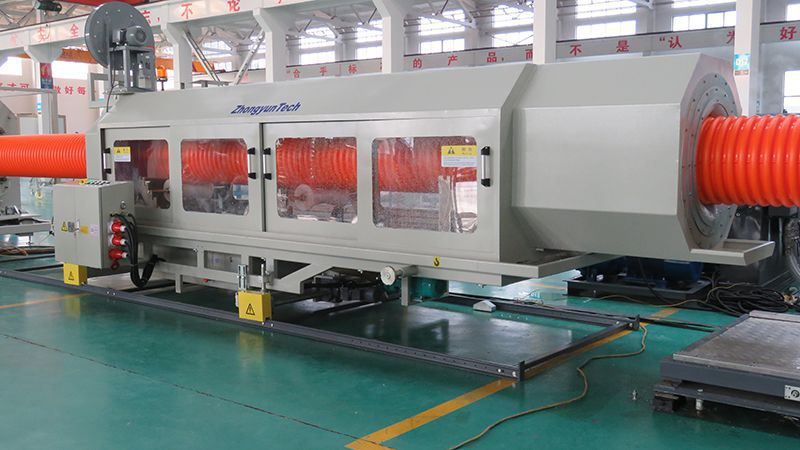

Охлаждающая ванна (модель 600)
- Выходное отверстие ванны оснащено тянущим механизмом для подачи труб в устройство для резки на приемлемой скорости;
- Система обдува, установленная внутри ванны, убирает остатки воды с поверхности труб перед подачей в устройство для резки;

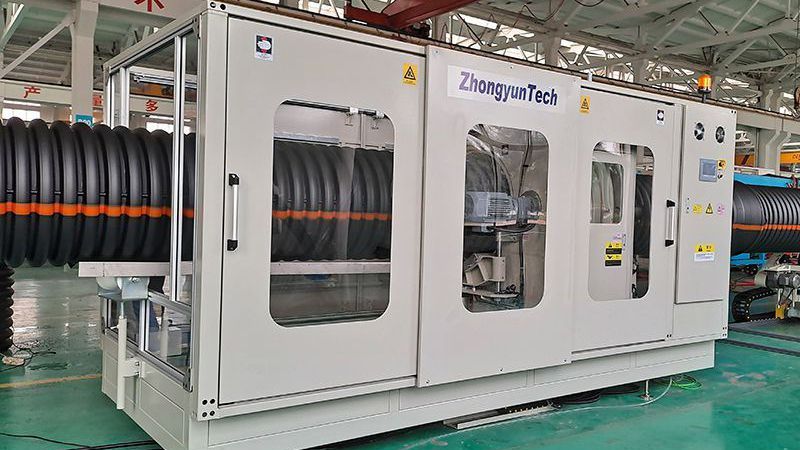

Aвтоматическое устройство для резки труб (модель 600)
- Резка труб осуществляется без стружки, а гидравлические лезвия гарантируют точную и быструю резку;
- Специальный механизм позволяет лезвиям оставаться в одном положении при резке труб, предотвращая появление неровностей на поверхности труб;

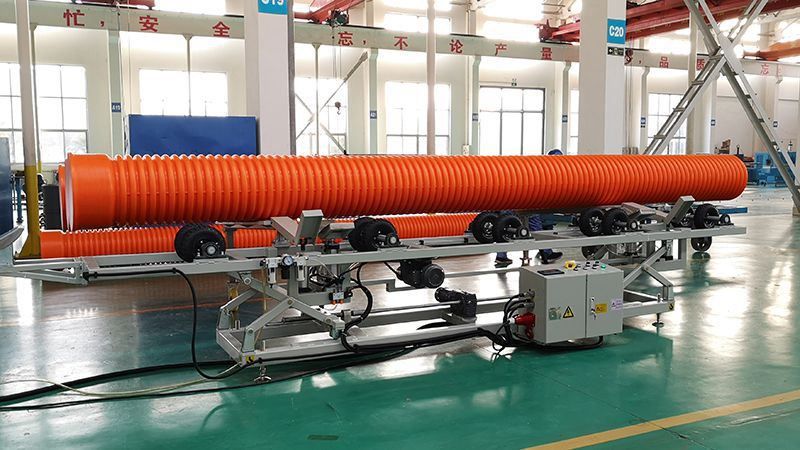

Автоматическое разгрузочное устройство (модель 600)
- Для максимальной простоты использования, устройство оснащено электронным регулятором высоты;
- Встроенные весы позволяют не тратить лишнее время на взвешивание продукции;

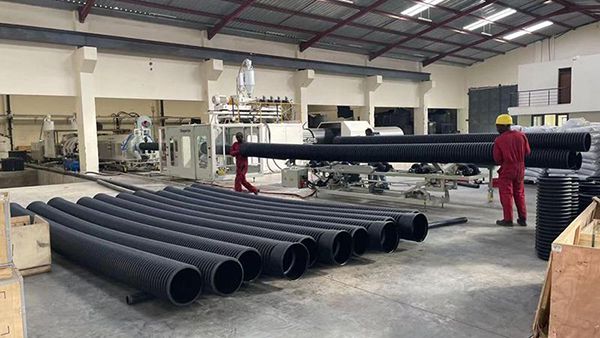

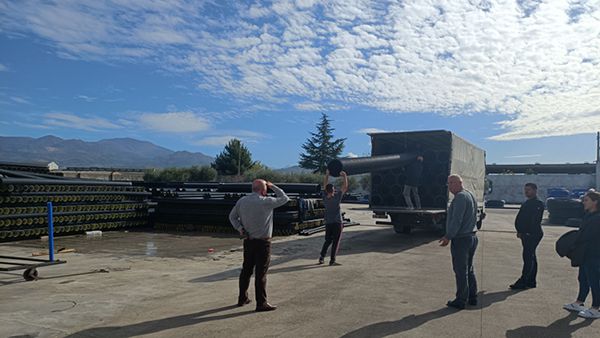

Наши проекты
Запрос от
Наша компания работает на рынке оборудования для производства гофрированных труб уже более 20 лет. За это время, мы произвели и установили более 700 линий для производства гофрированных труб на предприятиях в более чем 30 странах мира.
Линии для производства гофрированных труб нашей компании создаются при помощи высококлассного производственного и контрольного оборудования, включая конвейерные линии от компании DMG-MORI (Япония, Германия) и MAZAK (Япония), обрабатывающие центры от TOSHIBA (Япония), фрезерные станки фирмы PAMA (Италия) и 3D координатно-измерительные машины от производителя Hexagon (Швеция).
Прошедшая проверку временем, отлаженная система предпродажного и послепродажного обслуживания.
15 высококвалифицированных и опытных инженеров-наладчиков отвечают за техподдержку наших клиентов по всему миру, в любое время суток. В этом им помогает специальная система диагностики, позволяющая дистанционно оценивать состояние оборудования от ZhongyunTech.
